阻旋料位开关

一、产品简介
　　阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。
二、工作原理

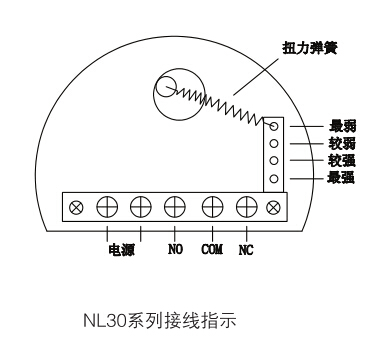

　　电机带动叶片旋转，当被测介质到达叶片位置时，叶片受阻停止转动，从而触动后面的微动开关输出开关信号，当被测介质下降离开叶片时，叶片在弹簧的作用下恢复原位继续转动。弹簧的拉力可根据所测介质的比重进行调整，物料比重大时弹簧调整到最强，反之调至最弱。
三、产品特点
1. 美国小料斗专业型技术，三个轴承支撑，运行更可靠；
2. 独创的密封设计可防止粉尘渗入（专利实际）；
3. 扭力稳定可靠且扭力大小可调节；
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏；
5. 机电分离式结构，整体免拆卸易维护；
6. 接线盒IP65 的防护等级，密封性好，可室外使用；
7. 特殊叶片可使用于低密度物料；
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等；
四、技术参数
1. 电源：220VAC /110VAC/24VAC/24VDC
2. 触点容量：250VAC/10A SPDT（单刀双掷）
3. 功率：4W
4. 叶片转速：1RPM（转/分）
5. 力矩：1.0kg×cm
6. 物料比重：≥0.5g/cm3
7. 工作温度：-10℃-80℃（最高可达400℃）
8. 绝缘电阻：≥100MΩ
9. 介电强度：1500V*1min
10. 防护等级：IP65
11. 叶片材质：SUS304

五、阻旋式物位开关选型标准品

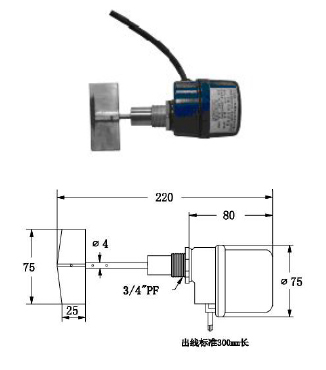

L=90mm(NL30、NL31、NL33、NL34）；L=240mm(NL32、NL35);L=650mm(NL36、NL38)长度L 可依据客户要求订制

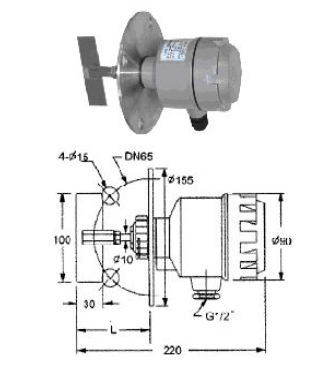

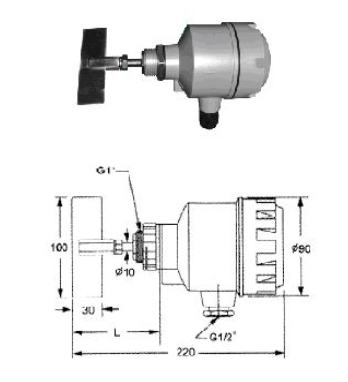

NL10(下料斗专用型)	NL30(标准螺纹安装型)	NL31(标准法兰安装型)

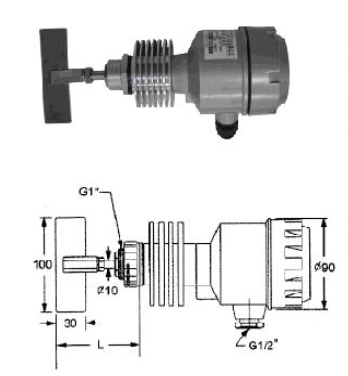

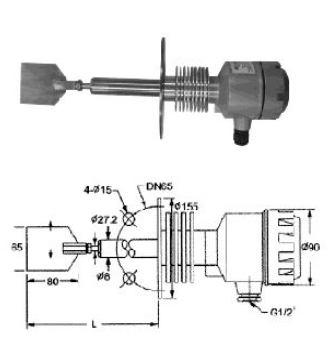

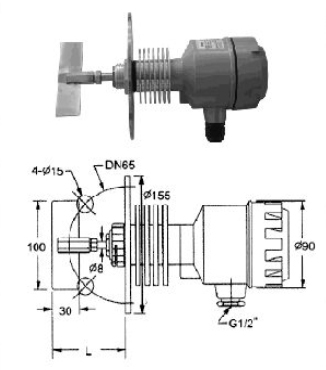

NL32(轴保护管型)	NL33(高温螺纹型)	NL34(高温法兰型)

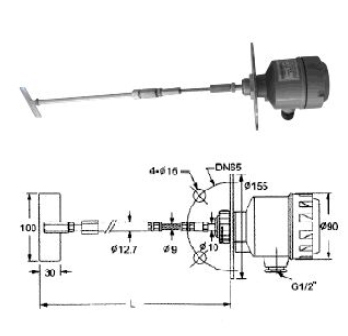

NL35(高温保护管型)	NL36(轴长可调型)	NL38(钢缆型)

六、选型指南

型号	NL10(小料斗专用型）
	连轴方式
	0	标准螺纹安装型
	1	标准法兰安装型
	2	轴保护管型
	3	高温螺纹型
	4	高温法兰型
	5	高温保护管型
		叶片形式
		A	85*35
		D	镰刀型
			电源
			1	220VAC
			2	24VDC



型号	NL-3
	连轴方式
	0	标准螺纹安装型
	1	标准法兰安装型
	2	轴保护管型
	3	高温螺纹型
	4	高温法兰型
	5	高温保护管型
	6	轴长可调性
	8	钢缆型

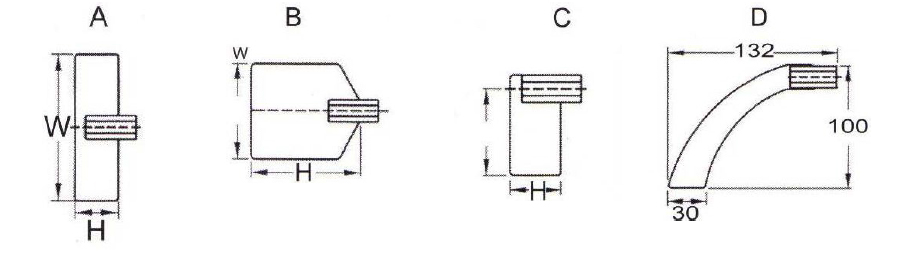

		叶片形式
		A	100*30(WXH)
		B	65*80(WXH)
		C	50*30(WXH)
		D	镰刀型
			电源
			1	220VAC
			2	110VAC
			3	24VAC
			4	24VDC

备注：叶片形式
