YH301/301B小型音叉物(液)位开关

一、小型音叉的特性
1、适应性强：被测液位不同的电参数、密度对测量均不产生影响。结构、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。
2、免于维修：由于音叉限位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运便不需维护。
3、不需调校：由于音叉限位开关的检测不受被测介质电参数及密度影响，所以无论测量何种液位/物位都不需现场调校。
二、使用场所
◆自来水、矿泉水、纸浆、胶水、染料　◆泥浆、碱溶液、酸溶液
◆啤酒、饮料、可产生气体的液体　　　◆流动性好的固体粉料
三、技术参数
1、介质温度范围：-20℃～80℃
2、环境温度：-20℃～60℃
3、环境湿度：≤95%RH
4、被测介质：液体、粉末或颗粒状固体
5、被测介质密度：固体≥0.1g/cm3；液体≥0.7g/cm3；
6、被测固体颗粒尺寸：≤10mm
7、最大液体粘度：＜1000mm2/S
8、被测介质安息角：≥200
9、压力范围：≤1MPa
10、壳体和叉体材料：1Cr18Ni9Ti
11、外壳防护等级：IP65
12、连接方式：G1 3／4螺纹；法兰（用户选定）

四、注意事项
1、极高粘度的液体及较大颗粒状物料不适用于改开关。
2、安装施工时注意叉体不要受到强烈冲击，一面损坏压电晶体。
3、测量粉尘及粘度较高的液体时，叉体的两个平行叉板应取与地面垂直的方式（此时叉体方向标记应冲
上或者冲下），以保证物料能容易地从叉板之间流出。
4、传感器的电源线及信号线应避免与其它大功率设备的电源线平行铺设、绞在一起、同走一个穿线管。
5、输出驱动感性负载时（如交流接触器等）应该在负载两端并接“浪涌仰抑器” 。
6、现场有大功率设备、变频设备时应尽量选用DC24V 的供电方式。

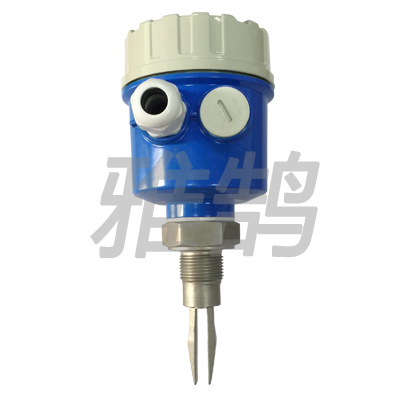

YH301B音叉物(液)位开关


YH301B端子图

LFT301B连接图

Relay输出		NPN/PNP输出
电源供应	19～250VAC 19～60VDC	电源供应	19～60VDC
讯号输出	4A/250VAC Max 4A/60VDC Max	讯号输出	400mA Max
