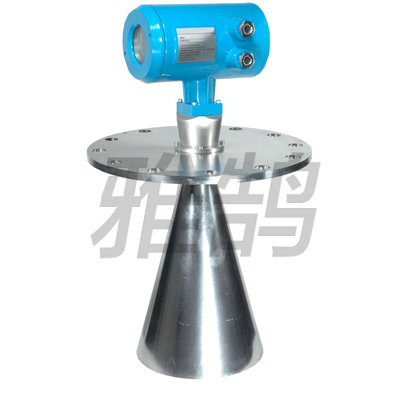

脉冲雷达物位计

一、产品简介
PRLM型脉冲雷达物位计因其特殊的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量。其稳定和准确的表现也同样体现在复杂的测量环境下。输出的模拟信号4～20mA，可以提供远端控制。采用了独特的微波技术，和Echo-tech回波处理技术以适应各种工况。脉冲的工作方式可测小介电常数介质，并安全适用于各种金属，非金属容器内。对人体及环境无伤害。主要应用于煤厂、电厂、石油化工、食品及一般工业应用。
二、产品特点
1、测量范围大，精度高；
2.非接触式测量，因此适用于比较复杂的工况；
3.突出表现在测粘稠液体，或温度和压力变化大的场合；
4.输出模拟信号4～20mA；
三、技术参数

型号	PRLM-A	PRLM-B	PRLM-C
应用	可测固体和液体介质。适用于各 种复杂测量，如小介电常数介质、 腐蚀性工况、粉煤灰等颗粒状介 质，以及挥发腐蚀性液体介质	适用于固体和液体介质测量， 特别是强腐蚀性介质，同时在 具有一定温度压力条件下的 物位测量	过程条件简单，适合腐蚀性 介质，和固体料位测量
测量范围	35米	20米	20米
接口尺寸	法兰(DN50,DN80,DN100,DN150)	法兰(DN50,DN80,DN100,DN150)	螺纹(G 11/2 , 11/2NPT)
工作温度	-40~250℃	-40~150℃	-40~130℃
工作压力	-1.0~40bar	-1.0~20bar	-1.0~3bar
精度	< 0.1%	< 0.1%	< 0.1%
滞后	0.2 秒	0.2 秒	0.2 秒
采样	回波采样55 次/秒	回波采样55 次/秒	回波采样55 次/秒
分辨率	1 mm	1 mm	1 mm
频率范围	6.8GHz	6.8GHz	6.8GHz
防爆等级	EXiaIICT6	EXiaIICT6	EXiaIICT6
防护等级	IP68	IP68	IP68
信号输出	4～20mA/Hart 两线或三线	4～20mA/Hart 两线或三线	4～20mA/Hart 两线或三线
天线材质	316 不锈钢	PP/PPFE	PP/PPFE
外壳材质	铝/ABS+PC	铝/ABS+PC	铝/ABS+PC
电源	电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：最大22.5mA	电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：最大22.5mA	电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：最大22.5mA
环境温度	-40~80℃	-40~80℃	-40~80℃
环境压力	-1~40bar	-1~40bar	-1~40bar
外壳防护	IP68	IP68	IP68

四、选型指南

型号	脉冲型PRLM-A/B/C
	防爆
	P	非防爆型（普通型）信号输出（4-20mA）HART协议
	I	本安防爆型（EXiaIICT6） 电流信号输出（4-20mA）HART 协议
	编程器	卡箍
	Y	带
	N	不带
		电缆进线
		M	M20*1.5
		N	1/2NPT
			密封/过程温度
			M	普通密封/-40～150℃
			H	高温密封/-40～250℃带散热片
				连接方式/天线/材料
				A	G1-1/2A 螺纹PN16 316L 不锈钢
				B	1-1/2NPT 螺纹PN16 316L 不锈钢
				C	法兰DN50 PN16C 316L 不锈钢
				D	法兰DN80 PN16C 316L 不锈钢
				E	法兰DN100 PN16C 316L 不锈钢
				F	法兰DN150 PN16C 316L 不锈钢
					长度		根据客户要求
						防护等级	防护等级铝/IP68
