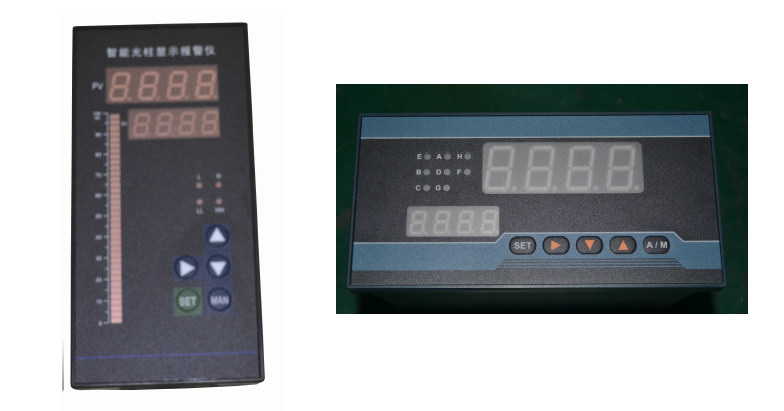

YHS智能数显表
一、产品简介
YHS 智能数显表采用微处理器进行控制运算，最新隔离设计、无跳线技术，可对各种非线性输入信号进行精度极高的线性校正。可与各种传感器配合，实现对温度、压力、液体、流量、速度等测量信号的显示、警、传输等作用。仪表具有万能信号输入、断线报警、超量程指示和自校准、自诊断等功能。配带的串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
二、产品特点
1. 专用的集成仪表芯片，具备更为可靠的抗干扰性和稳定性；
2. 万能信号输入，通过菜单设置即可配接常用热工信号（电阻、电流、电压等）；
3. 可在线修改显示量程、变送输出范围、报警值及报警方式；
4. 软、硬件结合的抗干扰模式，有效抑制现场干扰信号；
5. 数字化校准技术，无电位器等可调部件；
6. 热电偶冷端温度及热电阻引线电阻自动补偿；
7. 可对外接的二、三线制变送器提供配电功能；
8. 具备光电隔离的变送输出功能；
9. 具备光柱模拟显示功能；
10. 具备RS232 或RS485 通讯功能，与上位机连接可构成数据采集系统及控制系统；
三、技术参数
1. 显示方式：单数字窗口（多种报警方式可编程）；双数字窗口（多种报警方式可编程）：时间
比例调节
2. 显示范围：-1999～9999
3. 测量准确度：±0.2%FS±1 字或0.5%±1 字；±0.1%FS±1 字（需特殊订制）
4. 分辨率：末位一个字
5. 输入信号：
①热电偶：（K-E-T-J-B-S-N-EA-R 单一分度号时，请标明）；
②热电阻：（Pt100-BA1-BA2-Cu50-Cu100-G-Pt100X 单一分度号时，请标明）
③直流电压：0～20mV，0～100mV，0～500mV，
④直流电压：0～5V，1～5V，0～10V(订货时需指定）
⑤直流电流：0～10mA，0～20mA，4～20mA
⑥线性电阻：电阻式远传压力表
⑦兼容①～⑥的全部信号
⑧其它用户指定的分度号
频率：0.1Hz～10kHz(该功能需单独指定，与其他信号不兼容输入
6. 变送输出准确度：同测量准确度
7. 模拟输入阻抗：电流信号Ri=100Ω,电压信号Ri=500kΩ
8. 模拟输出负载能力：
电流信号：4～20mA 输出时Ro≤750Ω；0～10mA 输出时Ro≤1.5kΩ
电压信号：要求外接仪表的输入抗阻Ri≧250kΩ,，否则不保证连接外部仪表后的输出
9. 报警能力：0：无报警能力1：一个报警点二位式调节2：个报警点三位式调节
3：三个报警点4：四个报警点
10. 报警精度：±1 个字
11. 保护方式：输入回路断线、输入信号超/欠量程报警
12. 通讯方式：RS232 或RS485
13. 通讯距离：1km
14. 设定方式：面板轻触式按键数字设定，设定值断电永久保存
15. 使用环境温度：-10～55℃；环境湿度：10～90%RH
16. 耐压强度：输入/输出/电源/通讯≧1000VAC 1 分钟
17. 绝缘阻抗：输入/输出/电源/通讯≧100MΩ
18. 工作电压：A24VDC D 交流220V（不写时默认） K 交流220V 开关电源
19. 功耗：＜5W
20. 附加功能：G：光电隔离的过程量变送输出
V：24V.DC 馈电输出（供两线制变送器使用）
E：输入信号断线报警（锁定断线前的状态）
T：双时间定时器
U：5V.DC 馈电输出（供阀门电位器使用）
S：通讯接口RS485
L：流量信号的开方（运算）显示
F：最大值保持
四、型号尺寸
型号
面板尺寸mm
开孔尺寸mm
深度mm
YHS07
160×80（横式）
152×76
85
YHS06
80×160（立式）
76×152
85
YHS05
96×96
92×92
135
YHS04
72×72
68×68
105
YHS03
96×48（横式
92×45
105
YHS02
48×96（立式）
45×92
105
YHS01
48×48
45×45
105
一、产品简介
YHS 智能数显表采用微处理器进行控制运算，最新隔离设计、无跳线技术，可对各种非线性输入信号进行精度极高的线性校正。可与各种传感器配合，实现对温度、压力、液体、流量、速度等测量信号的显示、警、传输等作用。仪表具有万能信号输入、断线报警、超量程指示和自校准、自诊断等功能。配带的串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
二、产品特点
1. 专用的集成仪表芯片，具备更为可靠的抗干扰性和稳定性；
2. 万能信号输入，通过菜单设置即可配接常用热工信号（电阻、电流、电压等）；
3. 可在线修改显示量程、变送输出范围、报警值及报警方式；
4. 软、硬件结合的抗干扰模式，有效抑制现场干扰信号；
5. 数字化校准技术，无电位器等可调部件；
6. 热电偶冷端温度及热电阻引线电阻自动补偿；
7. 可对外接的二、三线制变送器提供配电功能；
8. 具备光电隔离的变送输出功能；
9. 具备光柱模拟显示功能；
10. 具备RS232 或RS485 通讯功能，与上位机连接可构成数据采集系统及控制系统；
三、技术参数
1. 显示方式：单数字窗口（多种报警方式可编程）；双数字窗口（多种报警方式可编程）：时间
比例调节
2. 显示范围：-1999～9999
3. 测量准确度：±0.2%FS±1 字或0.5%±1 字；±0.1%FS±1 字（需特殊订制）
4. 分辨率：末位一个字
5. 输入信号：
①热电偶：（K-E-T-J-B-S-N-EA-R 单一分度号时，请标明）；
②热电阻：（Pt100-BA1-BA2-Cu50-Cu100-G-Pt100X 单一分度号时，请标明）
③直流电压：0～20mV，0～100mV，0～500mV，
④直流电压：0～5V，1～5V，0～10V(订货时需指定）
⑤直流电流：0～10mA，0～20mA，4～20mA
⑥线性电阻：电阻式远传压力表
⑦兼容①～⑥的全部信号
⑧其它用户指定的分度号
频率：0.1Hz～10kHz(该功能需单独指定，与其他信号不兼容输入
6. 变送输出准确度：同测量准确度
7. 模拟输入阻抗：电流信号Ri=100Ω,电压信号Ri=500kΩ
8. 模拟输出负载能力：
电流信号：4～20mA 输出时Ro≤750Ω；0～10mA 输出时Ro≤1.5kΩ
电压信号：要求外接仪表的输入抗阻Ri≧250kΩ,，否则不保证连接外部仪表后的输出
9. 报警能力：0：无报警能力1：一个报警点二位式调节2：个报警点三位式调节
3：三个报警点4：四个报警点
10. 报警精度：±1 个字
11. 保护方式：输入回路断线、输入信号超/欠量程报警
12. 通讯方式：RS232 或RS485
13. 通讯距离：1km
14. 设定方式：面板轻触式按键数字设定，设定值断电永久保存
15. 使用环境温度：-10～55℃；环境湿度：10～90%RH
16. 耐压强度：输入/输出/电源/通讯≧1000VAC 1 分钟
17. 绝缘阻抗：输入/输出/电源/通讯≧100MΩ
18. 工作电压：A24VDC D 交流220V（不写时默认） K 交流220V 开关电源
19. 功耗：＜5W
20. 附加功能：G：光电隔离的过程量变送输出
V：24V.DC 馈电输出（供两线制变送器使用）
E：输入信号断线报警（锁定断线前的状态）
T：双时间定时器
U：5V.DC 馈电输出（供阀门电位器使用）
S：通讯接口RS485
L：流量信号的开方（运算）显示
F：最大值保持
四、型号尺寸
| 型号 | 面板尺寸mm | 开孔尺寸mm | 深度mm |
| YHS07 | 160×80（横式） | 152×76 | 85 |
| YHS06 | 80×160（立式） | 76×152 | 85 |
| YHS05 | 96×96 | 92×92 | 135 |
| YHS04 | 72×72 | 68×68 | 105 |
| YHS03 | 96×48（横式 | 92×45 | 105 |
| YHS02 | 48×96（立式） | 45×92 | 105 |
| YHS01 | 48×48 | 45×45 | 105 |
