磁翻板液位计

一、产品简介
　　磁翻板液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二、产品特性
1. 比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
2. 侧装式磁翻板液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁。
3. 配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC 标准信号，实现远距离指示、检测、记录与控制。

三、技术参数
1. 测量范围：300mm～6000mm（＞6000mm）
2. 安装形式：侧面安装、顶部安装、底部安装、订货时请说明
3. 本体材质：不锈钢、工程塑料、玻璃钢、聚四氟、316 等
4. 仪表结构：侧装、顶装及保温夹套型
5. 显示方式：1.现场直读; 2.上下限报警(输出信号:常开或常闭);
6. 远程传输：输出信号4～20mA
7. 连接方式：螺纹连接、法兰连接等
8. 介质温度：-20℃～80℃、80℃～480℃
9. 测量精度：≤±10mm.
10. 介质密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3
11. 公称压力：0～2.45Mpa、2.45Mpa～9.6Mpa
12. 防护等级：IP65
13. 电源引入口：M20×1.5（内螺纹）
14. 防爆形式、防爆标志：隔爆型、dIIBT4

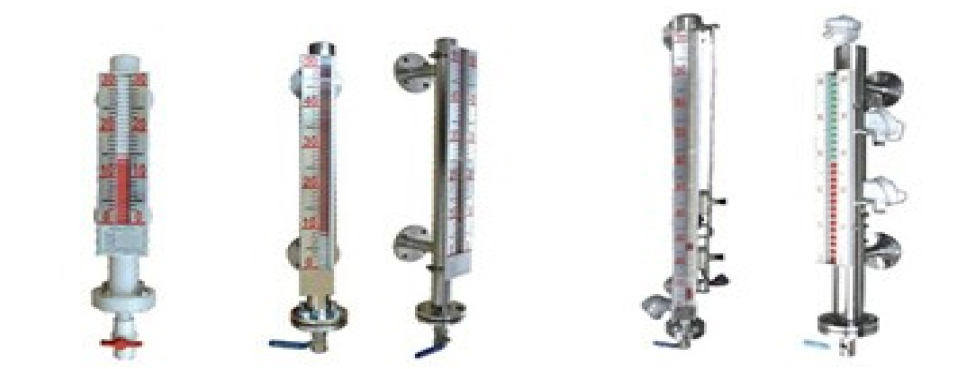

　标准型（PP材质）　　　　标准型（不锈钢材质）　　防爆型带远传带磁性开关型　　　带远传带磁性开关型
四、选型指南　　

型号	YH-661
	安装方式
	A	侧装
	B	顶装
		连接方式
		F	法兰
		S	螺纹
				结构
				1	标准型
				2	防腐型
				3	内衬防腐型
					工作温度
					A	常温：80℃
					B	高温：480℃
					C	防腐型：-20-80℃
						耐压
						A	常压型：0-3MPa
						B	高压型：0-10 MPa(若高出此范围可订制）
							测量范围
							其他选项
							A	底部排泄阀
							En	可调型磁性开关
							H	防爆型磁性开关
							F	远传型
