YH-663浮球连续式液位计

一、产品简介

　　把磁簧开关和精密电阻均匀地固定在密闭的非导磁的导杆内，当内部中空且固定有环形磁铁的浮球在液体浮力的作用下，沿着导杆上下浮动时，磁簧开关在磁力的作用下改变电路的电阻值，电路内的分析处理单元检测到这一电阻值的变化，并且转换成4-20mA 标准信号输出，实现液位的连续控制。磁簧开关与精密电阻均匀分布的间隙越小，精度越高，控制越准确！独特的线路设计，自动温度补偿，使产品稳定可靠，且不受温度的影响。

二、产品特点
1. 具有外壳保护之弹簧开关设计，可避免运送安装或使用时受损；
2. 连续检测液位重复性高；
3. 与泡沫、电导率无关，不受液体比重压力影响；
4. 多种不同材料，可使用不同现场的需求；

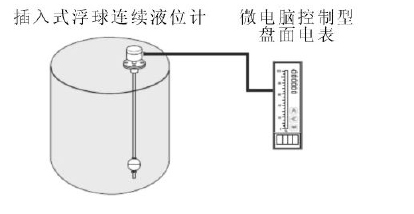

5. 可方便的实现远程控制，与控制单元或数显仪表连接方便；
6. 测量范围可根据用户的实际要求制作；
7. 指示机构与被测介质完全隔离，因而密封性好，使用安全；
8. 结构简单，安装方便，维护费用低；

三、技术参数
1. 量程范围：300～6000mm
2. 电源：24VDC
3. 输出：4-20mA
4. 精度：±5mm、±10mm
5. 介质密度：0.5～2g/cm3
6. 工作温度：-20～125℃，-20～200℃，高温可订制
7. 压力等级：≤10Mpa
8. 防护等级：IP65
9. 连接方式：法兰、螺纹、卡箍等多种形式
10. 接液材质：不锈钢或者PP
四、选型指南

型号	YH-663
	材质
	S	SUS
	P	PP
	F	氟塑料
		连接方式
		F	法兰
		S	螺纹
		T	卡箍
		FK	可调法兰
		SK	可调螺纹
				总长
				L	单位mm
					精度
					A	±10mm
					B	±5mm
						温度
						N	125℃
						T	200℃（PP80℃ 氟塑料120℃）
