浮球液位开关

一、产品简介

　LF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
二、工作原理
　　在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。

三、技术参数
1. 触点容量： 50W
2. 开关电流： 0.5A
3. 开关电压：220VAC/24VDC
4. 绝缘阻抗： ＞ 100MΩ
5. 工作寿命：100 万次
6. 工作压力：1.0～3.0MPa
7. 工作温度：SUS：-10～200℃ PP：-10～80℃
8. 介质比重：＞0.55
9. 产品材质：SUS304/SUS316/PP/PE/PTFE
LF系列连杆浮球
1、连杆浮球选型标准品

2、选型指南

型号	LF 系列连杆浮球
	接线盒
	E	标准型
	B	防爆型
	P	防腐型
	N	无接线盒
		浮球规格
		A	SUS304 球Φ28﹡Φ28
		B	SUS304 球Φ45﹡Φ55
		C	SUS304 球Φ52﹡Φ52
		D	PP 球Φ25﹡Φ25 Φ48﹡Φ50
			动作点数	1、2、3、4、5......
				连接方式
				F	法兰（SUS/PP)
				S	螺纹（SUS/PP)
				T	卡箍（SUS/PP)
					总长度	L

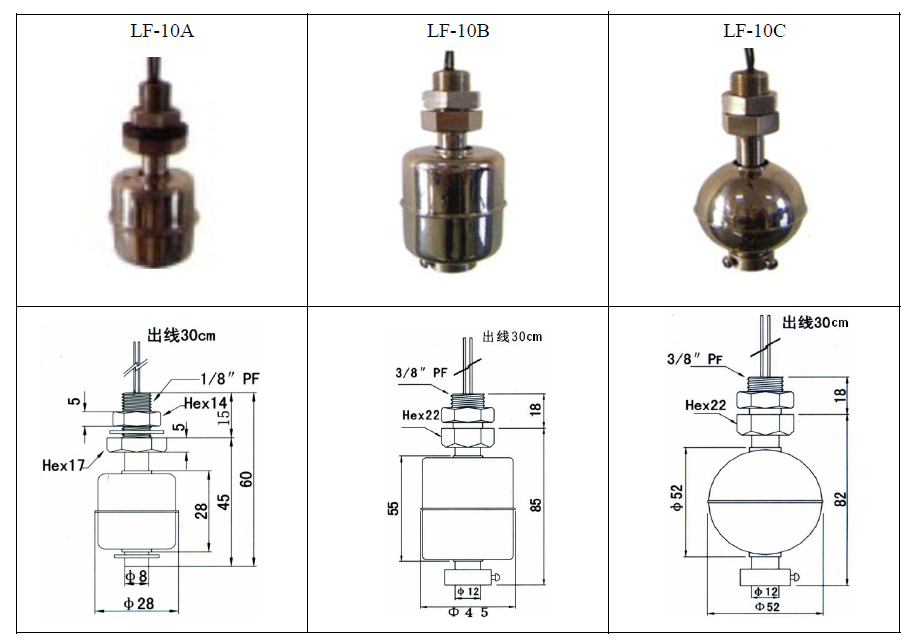

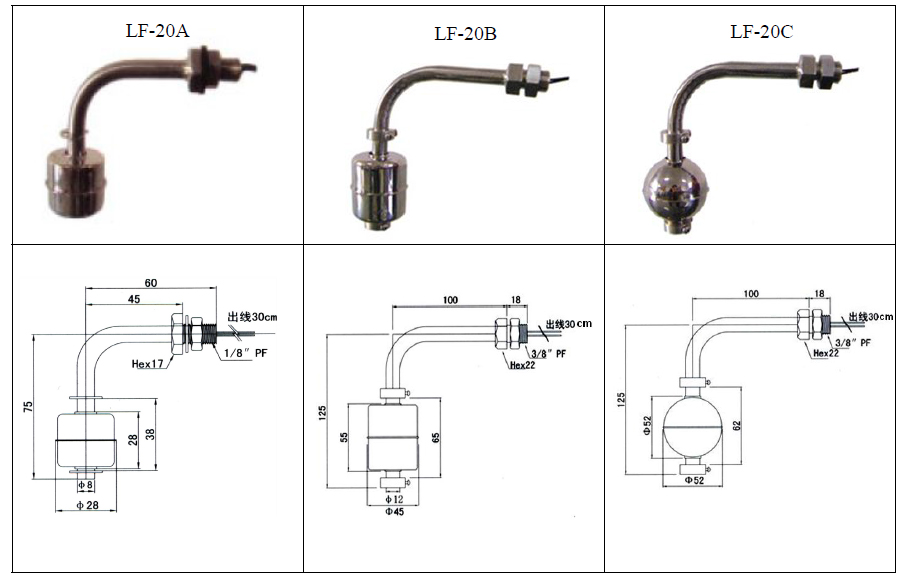

LF系列小型浮球
1、小型浮球造型标准品


2、选型指南

型号	LF 系列小型浮球
	安装位置
	0	竖直安装
	1	水平安装
		浮球规格
		A	SUS304 球Φ28﹡Φ28
		B	SUS304 球Φ45﹡Φ55
		C	SUS304 球Φ52﹡Φ52
				浮球数量	1、2、3、4......
					安装螺纹
					1	1/8"PF
					2	3/8"PF
					3	G1/2"
					4	订制
						出线长度	L

四、金属浮球规格参数

型号	规格尺寸 外径-高-内孔	比重	耐压(MPa)	重量（g)	材质	耐温（℃）
A	Φ28-Φ28-Φ9.5	>0.75	1.0	8	SUS316	200
B	Φ45-Φ45-Φ15	>0.60	1.5	36	SUS316	200
C	Φ52-Φ52-Φ15	>0.55	3.0	40	SUS316	200
D	Φ75-Φ75-Φ23	>0.55	3.0	137	SUS316	200
