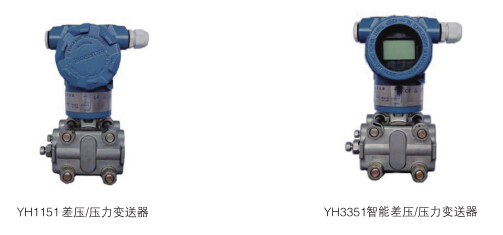

压力/差压变送器
差压、压力变送器
一、产品简介
YH1151/3351 差压/压力变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051 与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART 现场总线协议的智能化功能。
二、产品特点
1. 超级的测量性能，用于差压、压力、液位、流量测量；
2. 精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%～+（-）0.1%F·S；
3. 量程、零点外部连续可调，量程比100：1；
4. 正迁移可达500%、负迁移可达600%；
5. 稳定性能好，稳定性：0.25% 60 个月；
6. 耐过压；
7. 固体传感器设计；
8. 全系列统一结构、互换性强；
9. 接触介质的膜片材料可选；
10. 低压浇铸铝合金壳体；
11. 测量速率：0.2S
12. 小型化，全不锈钢法兰，易于安装；
13. 过程连接与其它产品兼容，实现最佳测量；
14. 采用16 位计算机的智能变送器；
15. 标准4-20mA，带有基于HART 协议的数字信号，远程操控；
16. 支持向现场总线与基于现场控制的技术的升级；
三、技术参数
1. 使用对象：液体、气体或蒸汽
2． 输出信号：4～20mADC．（特殊可为四线制200V AC 供电0-10mA DC 输出）
3． 供电电压：12-36V DC，标准值24VDC；
4． 环境温度：-25～70℃（一般变送器），-15～70℃（带现场指示器）
5. 测量温度：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃；
6. 储藏温度：-40～100℃；
7. 相对温度：0-100%RH；
8. 防护等级：dⅡBT4，iaⅡCT5 ；
9. 电源影响：小于输出范围的±0.005%/V；
10. 振动影响：在任何方向上振动200Hz，引起的误差为最大范围的0.05%/g ；
11. 安装位置影响：当工作膜片未垂直安装时，可能产生不大于0.24Pa 的零位误差，误差可能过调
整零位来消除，对量程影响；
12. 稳定性：六个月内不超过变送器的精度；
13. 指示器：线性指示0～100%；3-1/2 位LCD 液晶显示；
14. 量程和零位：外部连续可调；
15. 正负迁移：最大正迁移量为500%，最大负迁移量为600%；
16. 材料隔离膜片：316L 不锈钢，哈式合金-C，蒙耐尔合金，钽；
排气/排液阀：316L 不锈钢，哈式合金-C，蒙耐尔合金；
法兰和接头：316L 不锈钢，哈式合金-C，蒙耐尔合金；
“O”型圈：氟橡胶； 灌充液；硅油惰性油； 螺栓：316L 不锈钢；电子壳体：低铜铝合金；
1. 超级的测量性能，用于压力、差压、液位、流量测量；
2. 数字精度：+（-）0.05%
3. 模拟精度：+（-）0.75% +（-）0.1% F•S
4. 全性能：+（-）0.25 F• S；
5. 稳定性：0.25% 60 个月；
6. 量程比：100：1
7. 测量速率：0.2S
8. 小型化全不锈钢法兰，易于安装；
9. 过程连接与其它产品兼容，实现最佳测量；
10.世界上唯一采用H 合金护套的传感器，实现了优良的冷、热稳定性。
11.标准4-20mA 带有基于HART 协议的数字信号，可远程操控。

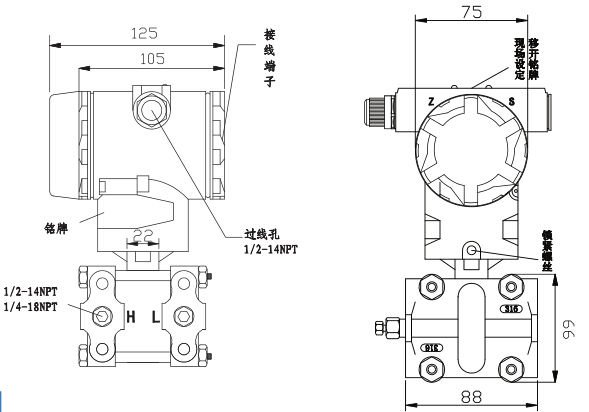

四、外形尺寸示意图
五、选型指南
YH1151/3351 压力/差压变送器
说明
量程范围
2
0～0.125-1.5 KPa
3
0～1.3-7.5 KPa
4
0～6.2-37.4 KPa
5
0～31.1-186.8 KPa
6
0～117-690 KPa
7
0～345-2068 KPa
8
0～1170-6890 KPa
9
0～3450-20680 KPa
0
0～6890-41370 KPa
输出
E
4-20mADC
F
智能式Hart 协议
J
4-20mADC 为输入压力平方根
接液零件材料
法兰接头
排气/排液阀
隔离膜片
灌充液体
22
316 不锈钢
316 不锈钢
316 不锈钢
硅油
23
316 不锈钢
316 不锈钢
哈氏合金C
硅油
24
316 不锈钢
316 不锈钢
蒙乃尔
硅油
25
316 不锈钢
316 不锈钢
钽
硅油
33
哈氏合金C
哈氏合金C
哈氏合金C
硅油
35
哈氏合金C
哈氏合金C
钽
硅油
44
蒙乃尔
蒙乃尔
蒙乃尔
硅油
附加功能
M1
0-100%线性指示表
M2
0-100%平方根指示表
M3
31/2 液晶数字显示
不带表头
B1
管装弯安装板
B2
板装弯安装板
B3
管装平安装板
不带安装板
D1
排泄阀在压力室上部
D2
排泄阀在压力室下部
C1
1/2-14NPT 引压接头后部焊！14 引压管
C2
M20×1.5 丁字形阳螺纹连接头
C3
M20×1.5 丁字形阳螺纹连接块另加丁字形接头
C4
1/2-14NPT 锥管阴螺纹连接头
d
隔爆型ExdⅡBT4
i
本安型iaⅡCT6
静压1MPa
静压4MPa
H1
静压10MPa
H2
静压14MPa
H3
静压25MPa
H4
静压32MPa
差压、压力变送器
一、产品简介
YH1151/3351 差压/压力变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051 与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART 现场总线协议的智能化功能。
二、产品特点
1. 超级的测量性能，用于差压、压力、液位、流量测量；
2. 精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%～+（-）0.1%F·S；
3. 量程、零点外部连续可调，量程比100：1；
4. 正迁移可达500%、负迁移可达600%；
5. 稳定性能好，稳定性：0.25% 60 个月；
6. 耐过压；
7. 固体传感器设计；
8. 全系列统一结构、互换性强；
9. 接触介质的膜片材料可选；
10. 低压浇铸铝合金壳体；
11. 测量速率：0.2S
12. 小型化，全不锈钢法兰，易于安装；
13. 过程连接与其它产品兼容，实现最佳测量；
14. 采用16 位计算机的智能变送器；
15. 标准4-20mA，带有基于HART 协议的数字信号，远程操控；
16. 支持向现场总线与基于现场控制的技术的升级；
1. 使用对象：液体、气体或蒸汽
2． 输出信号：4～20mADC．（特殊可为四线制200V AC 供电0-10mA DC 输出）
3． 供电电压：12-36V DC，标准值24VDC；
4． 环境温度：-25～70℃（一般变送器），-15～70℃（带现场指示器）
5. 测量温度：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃；
6. 储藏温度：-40～100℃；
7. 相对温度：0-100%RH；
8. 防护等级：dⅡBT4，iaⅡCT5 ；
9. 电源影响：小于输出范围的±0.005%/V；
10. 振动影响：在任何方向上振动200Hz，引起的误差为最大范围的0.05%/g ；
11. 安装位置影响：当工作膜片未垂直安装时，可能产生不大于0.24Pa 的零位误差，误差可能过调
整零位来消除，对量程影响；
12. 稳定性：六个月内不超过变送器的精度；
13. 指示器：线性指示0～100%；3-1/2 位LCD 液晶显示；
14. 量程和零位：外部连续可调；
15. 正负迁移：最大正迁移量为500%，最大负迁移量为600%；
16. 材料隔离膜片：316L 不锈钢，哈式合金-C，蒙耐尔合金，钽；
排气/排液阀：316L 不锈钢，哈式合金-C，蒙耐尔合金；
法兰和接头：316L 不锈钢，哈式合金-C，蒙耐尔合金；
“O”型圈：氟橡胶； 灌充液；硅油惰性油； 螺栓：316L 不锈钢；电子壳体：低铜铝合金；
1. 超级的测量性能，用于压力、差压、液位、流量测量；
2. 数字精度：+（-）0.05%
3. 模拟精度：+（-）0.75% +（-）0.1% F•S
4. 全性能：+（-）0.25 F• S；
5. 稳定性：0.25% 60 个月；
6. 量程比：100：1
7. 测量速率：0.2S
8. 小型化全不锈钢法兰，易于安装；
9. 过程连接与其它产品兼容，实现最佳测量；
10.世界上唯一采用H 合金护套的传感器，实现了优良的冷、热稳定性。
11.标准4-20mA 带有基于HART 协议的数字信号，可远程操控。
四、外形尺寸示意图
五、选型指南
| YH1151/3351 压力/差压变送器 | 说明 | ||||||||
| 量程范围 | 2 | 0～0.125-1.5 KPa | |||||||
| 3 | 0～1.3-7.5 KPa | ||||||||
| 4 | 0～6.2-37.4 KPa | ||||||||
| 5 | 0～31.1-186.8 KPa | ||||||||
| 6 | 0～117-690 KPa | ||||||||
| 7 | 0～345-2068 KPa | ||||||||
| 8 | 0～1170-6890 KPa | ||||||||
| 9 | 0～3450-20680 KPa | ||||||||
| 0 | 0～6890-41370 KPa | ||||||||
| 输出 | E | 4-20mADC | |||||||
| F | 智能式Hart 协议 | ||||||||
| J | 4-20mADC 为输入压力平方根 | ||||||||
| 接液零件材料 | 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||
| 22 | 316 不锈钢 | 316 不锈钢 | 316 不锈钢 | 硅油 | |||||
| 23 | 316 不锈钢 | 316 不锈钢 | 哈氏合金C | 硅油 | |||||
| 24 | 316 不锈钢 | 316 不锈钢 | 蒙乃尔 | 硅油 | |||||
| 25 | 316 不锈钢 | 316 不锈钢 | 钽 | 硅油 | |||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | 硅油 | |||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | 硅油 | |||||
| 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | 硅油 | |||||
| 附加功能 | M1 | 0-100%线性指示表 | |||||||
| M2 | 0-100%平方根指示表 | ||||||||
| M3 | 31/2 液晶数字显示 | ||||||||
| 不带表头 | |||||||||
| B1 | 管装弯安装板 | ||||||||
| B2 | 板装弯安装板 | ||||||||
| B3 | 管装平安装板 | ||||||||
| 不带安装板 | |||||||||
| D1 | 排泄阀在压力室上部 | ||||||||
| D2 | 排泄阀在压力室下部 | ||||||||
| C1 | 1/2-14NPT 引压接头后部焊！14 引压管 | ||||||||
| C2 | M20×1.5 丁字形阳螺纹连接头 | ||||||||
| C3 | M20×1.5 丁字形阳螺纹连接块另加丁字形接头 | ||||||||
| C4 | 1/2-14NPT 锥管阴螺纹连接头 | ||||||||
| d | 隔爆型ExdⅡBT4 | ||||||||
| i | 本安型iaⅡCT6 | ||||||||
| 静压1MPa | |||||||||
| 静压4MPa | |||||||||
| H1 | 静压10MPa | ||||||||
| H2 | 静压14MPa | ||||||||
| H3 | 静压25MPa | ||||||||
| H4 | 静压32MPa | ||||||||
