YH1151(3351)LT法兰压力液位变送器

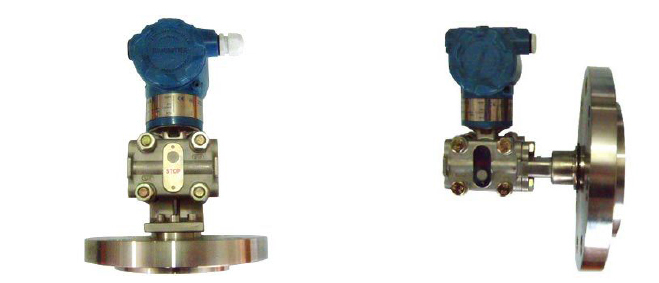

　　　　　　　　　　单法兰液位直立型　　　　　　　　　　　　　　　　　　单法兰液位酒杯型
一、产品简介
　　YH1151/3351LT 法兰式压力/液位变送器采用差动电容式压力传感器，可对各种容器进行精确的压力测量，有平法兰和插入式法兰选择，法兰有3 英寸或4 英寸，规格有1501b 和3001b 的法兰，也可根据用户定制法兰，法兰膜片材料可选。
　　YH1151/3351LT 法兰式压力/液位变送器的关键原材料，元器件和零部件均源自进口或合资，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051 与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART 现场总线协议的智能化功能。

二、产品用途
本产品广泛用于石油、化工、污水处理、城市供水、机械、冶金、电力、科研等企事业单位，实现
对液体、气体或蒸汽压力的测量，并适用于各种场合全天候环境及各种腐蚀性液体、气体、蒸汽压力的测
量与控制。

三、模拟型特点
1. 精度高； 2. 量程、零点外部连续可调； 3. 稳定性能好；
4. 正迁移可达500%、负迁移可达600%； 5. 二线制；
6. 阻尼可调、耐过压； 7. 固体传感器设计；
8. 无机械可动部件、维修量少； 9. 全系列统一结构、互换性强；
10. 接触介质的膜片材料可选； 11. 单边抗过压强；12.低压浇铸铝合金壳体；
四、智能型特点
1. 超级的测量性能，用于压力、差压、液位、流量测量；
2. 数字精度：+（-）0.05%
3. 模拟精度：+（-）0.75% +（-）0.1% F•S
4. 全性能：+（-）0.25 F• S；
5. 稳定性：0.25% 60 个月；
6. 量程比：100：1
7. 测量速率：0.2S
8. 小型化全不锈钢法兰，易于安装；
9. 过程连接与其它产品兼容，实现最佳测量；
10.世界上唯一采用H 合金护套的传感器，实现了优良的冷、热稳定性。
11.标准4-20mA 带有基于HART 协议的数字信号，可远程操控。

五、选型指南

型号	YH1151/3351LT 法兰式压力变送器（电容式）
	代码	量程范围
	3	0-1.3～7.5KPa
	4	0-4-40KPa
	5	0-40～200KPa
	6	0-0.16KPa～1MPa
		代码	输出
		E	4-20mA
		S	智能式HART 协议
			代码	公称直径尺寸mm	插入筒长度mm		高压侧隔膜片材料
			A0	3〃80	平		316LSST
			A2	3〃80	50		316LSST
			A4	3〃80	100		316LSST
			A6	3〃80	150		316LSST
			B0	4〃100	平		316LSST
			B2	4〃100	50		316LSST
			B4	4〃100	100		316LSST
			B6	4〃100	150		316LSST
			C0	3〃80	平		哈氏C-276
			C2	3〃80	50		哈氏C-276
			C4	3〃80	100		哈氏C-276
			C6	3〃80	150		哈氏C-276
			D0	4〃100	平		哈氏C-276
			D2	4〃100	50		哈氏C-276
			D4	4〃100	100		哈氏C-276
			D6	4〃100	150		哈氏C-276
			E0	3〃80	平		钽
			F0	4〃100	平		钽
				代码	安装法兰
				A	3〃150lb
				B	4〃150lb
				C	3〃300lb
				D	4〃300lb
				代 码	结构材料
					法兰和接头	排气/排液阀	隔离膜片	灌充液体
				22	316不锈钢	316 不锈钢	316 不锈钢	硅油
				23	316 不锈钢	316 不锈钢	哈氏合金C
				24	316 不锈钢	316 不锈钢	蒙乃尔
				25	316 不锈钢	316 不锈钢	钽
				33	哈氏合金C	哈氏合金C	哈氏合金C
				35	哈氏合金C	哈氏合金C	钽
					代码		选项
					M1		0-100%线性指示表
					M3		3 位半LCD 显示表
					M4		智能表显示
					B1		管装弯支架
					B2		板装弯支架
					B3		管装平支架
					D1		侧面泄放阀在压力室上部
					D2		侧面泄放阀在压力室下部
					不注		1/2NPT 锥管螺纹接头
					C2		丁字形螺纹接头M20×1.5，带后部焊接！14 引压管的球锥连接头

安装法兰							膜片组件尺寸
尺寸 规格	压力 等 级	t	Ф1	安装螺栓			Ф4	Ф5
				Ф2	Ф3	数 量
3〞 4〞 3〞 4〞	1501b 1501b 3001b 3001b	30 30 35 38	190.5 228.6 209.6 254.0	152 190 168 200	19 19 22.2 22.2	4 8 8 8	127 157 127 157	66 89 66 89

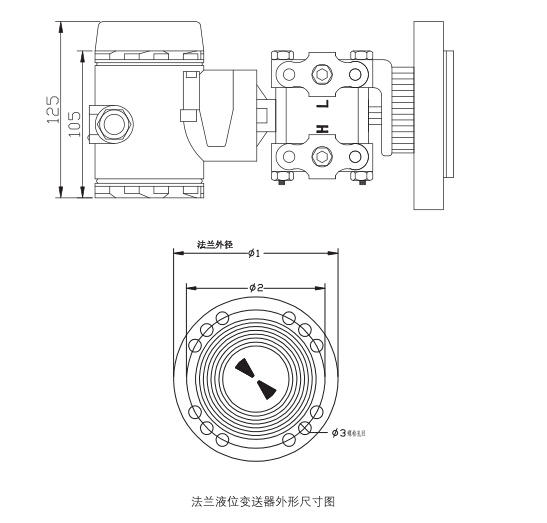

　　注：t 为法兰厚度； Ф1 法兰外径； Ф2 螺栓分布直径； Ф3 螺栓孔径；Ф 4 膜片密封外径； Ф5 插入筒外径
