WZP系列温度变送器

一、产品简介

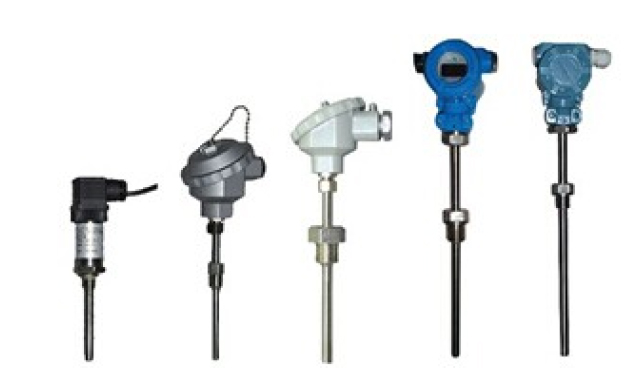

　　WZP 系列温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200-1600℃范围内的液体、蒸气及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。它具有结构简单，安装、使用、维修方便的特点，目前已广泛用于石油、化工、冶金、电站、轻工等部门。
　　WZP 系列温度变送器分为普通型、隔爆型和数显一体化三类。其中，普通型与隔爆型可以选择不同的内
置温度变送器模块，以满足用户不同的应用要求。温度变送器按温度传感器不同，又分为热电偶和热电阻
两种系列。
二、工作原理
　　WZP 系列温度变送器是由温度传感器和信号转换器组成，信号转换器安装在温度传感器的冷端接线盒内，温度传感器受温度影响产生电阻或电势效应，经转换产生一个差动电压信号。此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA 的电流信号。

三、产品特点
1. 二线制传送。信号转换器供电的两根导线同时也传送输出信号；
2. 输出恒流信号（4-20mA）。抗干扰能力强、远传性能好；
3. 信号转换器用环氧树脂封装成模块，具有抗震动、耐腐蚀、防潮湿等优点，可用于条件较差的场所；
4. 热电偶的毫伏信号经信号转换器直接转换成4-20mA 电流输出，用普通电缆线传送信号，可省去价格
昂贵的补偿导线；
5． 带现场显示的温度变送器既输出4-20mA 的电流信号，又能在测温现场读到实测温度，经操作人员带
来很大方便；
6. 精度高、抗干扰、长期稳定性好、免维护、可远传（最远达1000 米）EMPERATURE 温度TEMP

三、技术指标
1. 量程：-200～1800℃；
2. 常规精度：±0.25%FS；
3． 供电电压：13～30VDC；
4． 负载电阻：0～850  ；
5． 输出信号：4～20 mA；
6． 基本误差：±0.2%FS，0.5%FS；
7． 显示方式：液晶显示：
8． 环境温度影响：0.25%/10℃；
9. 冷端补偿误差：0.5%/10℃；
10．防爆标志：dⅡBT4
11. 防护等级：IP65；
12. 输入类型：热电阻、Pt100、二线或三线热电偶（所有已知类型）
13. 环境温度：-40-85℃，带显示型为了10-70℃；
14. 环境湿度：0-95%RH，不冷凝；
15. 显示选项：指针表或数字LCD 显示器可选：
16. 保护管材质：1Cr18Ni9Ti 或陶瓷或钢玉管；

四、选型指南

型号	WZP 系列温度变送器
	代码	输入类型
	P	Pt100 热电阻
	C	Cu50 热电阻
	K	K 分度热电偶
	E	E 分度热电偶
	S	S 分度热电偶
	M	mV（用户指定）
		代码	输出
		（℃）	用户指明
			代码	安装方式
			C1	M27×2
			C2	M16×1.5
			C3	可动法兰
			C4	固定法兰
			C5	其它（用户指定）
				代码	保护管材质
				G1	1Cr18Ni9Ti
				G2	304 不锈钢
				G3	316 不锈钢
				G4	陶瓷
				G5	钢玉管
					代码	保护管直径
					D1	Ф 12
					D2	Ф 16
					D3	用户指定
						代码	插深
						L×1	L×1= mm（用户指定）
							代码	选项
							N	普通型
							d	隔爆型
