管道式涡街流量计

一、概述
　　F V T型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。
二、特点
1、无可动部件，长期稳定，结构简单便于安装和维护
2、传感器输出为脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
3、精确度较高，通常液体的测量精度为±1.0％；气体的测量精度为±1.5％
4、安装方式灵活，根据现场工艺管道不同，可水平，垂直和不同角度倾斜安装
5、采用消扰电电路和抗振动传感头，具有一定抗环境振动性能
6、采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
7、由软件对仪表系数非线性进行修正，提高测量精度
8、采用EEPROM对累积流量进行掉电保护, 保护时间大于10年
三、应用
　　本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四、基本参数


执行标准	涡街流量传感器(JB／T9249—1999)
仪表口径(mm)	15、20、25、32、40、50、65、80、100、 125、150、200、250、300
公称压力(MPa)	1．6MPa、 2．5MPa、4．OMPa(其它可订制)
精度等级	液体：±1％ 气体或蒸汽：±1.5％、±1％
量程比	1∶10；1∶15；1∶20
传感器材质	304不锈钢、316(L)不锈钢等
使用条件	介质温度：-40°C～+250°C、-40°C～+350°C 环境温度：-20°C～+60°C 相对湿度：5％～90％ 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯输出、HART协议等
工作电源	A.外电源：+24VDC±15％,纹波≤±5％，适用于 4～20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在 2.0V～3.0V时均可正常工作。
信号线接口	基本型：赫斯曼接头或自带三芯线缆； 防爆型：内螺纹M20x1.5
防爆等级	ExiaIICT5或ExdIIBT6
防护等级	IP65或更高(可订制)



选型表			安装形式

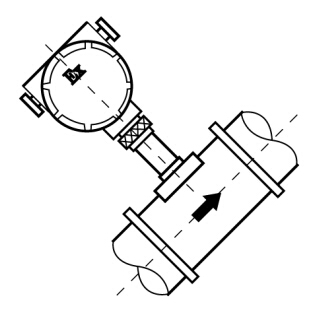

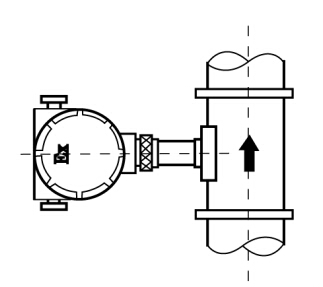

			水平安装 垂直安装 倾斜安装
连接方式	1	管道法兰
	2	法兰夹持
测量介质	1	气体
	2	液体
	3	蒸汽
管径	15	15mm
	20	20mm
	25	25mm
	32	32mm
	40	40mm
	50	50mm
	65	65mm
	80	80mm
	100	100mm
	125	125mm
	150	150mm
	200	200mm
	250	250mm
	300	300mm
结构形式	Z	一体式仪表
	F	分体式仪表
输出类型	N	传感器型：+12V或24V供电，输出三线制脉冲信号
	A	变送器型：十24V供电，输出二线制4～20mA
	B	智能型：锂电池供电，现场显示无信号输出
	C	智能型：十24V供电，现场显示并输出二线制4～20mA
	C1	智能型：+24V供电，现场显示并带有RS485通讯输出
	C2	智能型：+24V供电，现场显示并带有HART通讯协议
	D1	智能温度补偿一体化：适用饱和蒸汽
	D2	智能温压补偿一体化：适用过热蒸汽和一般气体
防爆等级	N	标准型，不防爆
	E	隔爆型，ExiaIICT5或ExdIIBT6
耐压等级	N	常规
	H（X）	高压(协商订货)
示例：FVT-2320FANN

一般液体和气体适用流量范围

口径(mm)	液体测量范围(m3/h)	气体测量范围(m3/h)	连接方式	耐压(MPa)
DN15	1.2-6.2	5-25	法兰夹持/法兰连接	2.5/1.6
DN20	1.5-10	8-50	法兰夹持/法兰连接	2.5/1.6
DN25	1.6-16	10-70	法兰夹持/法兰连接	2.5/1.6
DN32	1.9-19	15-150	法兰夹持/法兰连接	2.5/1.6
DN40	2.5-26	22-220	法兰夹持/法兰连接	2.5/1.6
DN50	3.5-38	36-320	法兰夹持/法兰连接	2.5/1.6
DN65	6.2-65	50-480	法兰夹持/法兰连接	2.5/1.6
DN80	10-100	70-640	法兰夹持/法兰连接	2.5/1.6
DN100	15-150	130-1100	法兰夹持/法兰连接	2.5/1.6
DN150	25-250	200-1700	法兰夹持/法兰连接	2.5/1.6
DN150	36-380	280-2240	法兰夹持/法兰连接	2.5/1.6
DN200	62-650	580-4960	法兰夹持/法兰连接	2.5/1.6
DN250	140-1400	970-8000	法兰夹持/法兰连接	2.5/1.6
DN300	200-2000	1380-11000	法兰夹持/法兰连接	2.5/1.6

结构形式与安装尺寸
1、法兰连接式涡街流量计外形尺寸

公称通径DN	仪表长度L	仪表高度H	安装法兰				安装螺栓		配管规格
			法兰外径	法兰厚度	螺栓孔距	螺栓孔径	螺栓数量	螺栓规格
15	180	415	95	14	65	14	8	M12×60	φ18×1.5
20	180	420	105	16	75	14	8	M12×60	φ25×2.5
25	180	425	115	16	85	18	8	M16×60	φ32×3.5
32	180	435	140	18	100	18	8	M16×70	φ39×3.5
40	180	435	150	18	110	18	8	M16×70	φ48×4
50	180	440	165	20	125	18	8	M16×70	φ59×4.5
65	180	460	185	20	145	18	8	M16×70	φ74×4.5
80	200	490	200	20	160	18	16	M16×70	φ89×4.5
100	220	510	220	22	180	18	16	M16×80	φ109×4.5
125	240	535	250	22	210	18	16	M16×80	φ134×4.5
150	170	570	285	24	240	22	16	M20×80	φ159×4.5
200	300	625	340	26	295	22	24	M20×90	φ219×9
250	320	685	405	28	355	26	24	M24×100	φ273×11
300	350	710	460	32	410	26	24	M24×100	φ325×12

注：
①以上参数仅适用于法兰连接式1．6MPa以下压力规格的涡街流量计。
②仪表长度为标准型尺寸，带一体化温压补偿型仪表长度相应加长50mm。
③法兰连接式涡街流量计出厂时不配带管道法兰和螺栓，用户需另行购买，连接法兰的标准为GB／T9119-2000突面板式平焊钢制管法兰。

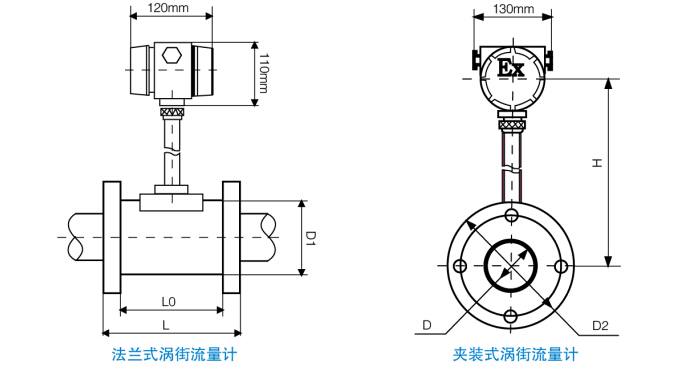

　　　　　　　　法兰式漩涡流量计　　　　　　　　　　　　　　　　　　　　夹装式漩涡流量计

公称通径DN	仪表长度L	安装长度Lo	仪表高度H	仪表外径D	配管规格
15	80	116	400	68	φ18×1.5
20	80	116	400	68	φ25×2.5
25	80	116	400	68	φ32×3.53
32	80	116	400	68	φ39×3.5
40	80	116	404	80	φ49×4.5
50	80	116	412	88	φ59×4.5
65	80	116	428	105	φ74×4.5
80	80	116	446	120	φ89×4.5
100	80	118	472	148	φ109×4.5
125	85	124	492	174	φ134×4.5
150	90	135	515	196	φ159×4.5
200	105	150	570	250	φ219×9
250	120	166	620	300	φ273×11
300	135	185	670	350	φ325×12

注：
①以上参数仅适用于法兰夹持式2.5MPa以下压力规格的涡街流量计。
②安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用。
说明：
①以上尺寸仅供设计选型时参考，实际尺寸以出厂或定货时确认为准。
②常用无缝钢管直径为公制钢管直径，如采用英制钢管，需在定货时注明。
③管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。
④流量计安装法兰采用企业标准或国家标准GB／T9119—2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准(美标、德标、日标等)，如需特殊标准请在定货时注明。
