金属管浮子流量计

一、概述
　　F V A型金属管浮子流量计是采用可变面积式测量原理，具有结构坚固可靠、使用温度范围广、精度高、价格便宜，能使用多种场合的流量测量等特点。可广泛用于国防、化工、石油、冶金、电力、环保、医药和轻工业等部门的液体、气体流量测量。
二、特点
1、适用于小管径和低流速
2、对于下游直管段要求不高
3、有较宽的流量范围度10∶1
4、智能型指示器带有LCD液晶显示，可显示瞬时、累积流量，还可输出脉冲、输出报警
5、有就地型、远传型、夹套型、防爆、耐腐等多种形式


基本参数
测量范围	液体：2.5～160000L/h 气体：0.07～4000m3/h(0.1013MPa 20°C)
量程比	0:1
公称压力(MPa)	1．6MPa、 2．5MPa、4．OMPa(其它可订制)
精度等级	1.0、1.5、2.5
工作压力	DN15、DN25、DN50为PN4.0MPa最大为10.0MPa、 DN80、DN100为PN1.6MPa最大为6.4MPa
介质温度	-40°C～300°C
介质粘度	DN15：η<5mPa·s（F15.1～F15.3） η<30mPa·s（F15.4～F15.8） DN25：η<250mPa·s DN50～DN150：η<300mPa·s
电气参数
电缆接口	M20×1.5
供电和输出	2 4 V D C 二 线 制 4 ～ 2 0 m A 或 8 5 ～ 2 6 5 V A C50/60Hz(远传型)
报警输出	上限或下限瞬时流量报警 继电器输出(触点容量最大5A·250VAC)或集电极开路输出(最大100mA·30VDC内部阻抗100Ω)
脉冲输出	累积脉冲输出，最小间隔每10秒一个脉冲(交 流型)或每50毫秒一个脉冲。
液晶显示	双排液晶显示, 显示瞬时流量及累积流量。
其他参数
环境温度	液晶型：-40°C～85°C 指针型：-40°C～120°C
连接形式	法兰（执行标准DIN2501或按用户提供法兰标准制造）
报警输出	上限或下限瞬时流量报警 继电器输出(触点容量最大5A·250VAC)或集电极开路输出(最大 100mA·30VDC内部阻抗100Ω)
本安防爆	Exia II CT4
测量管材质	316不锈钢（普通型）或内衬聚四氟乙烯（防腐型）



F VA金属管浮子流量计
指示器	Z	基本型指示器
	D	远传型指示器
公称通径	15	DN15
	25	DN25
	40	DN40
	50	DN50
	80	DN80
	100	DN100
	150	DN150
结构形式	量程：根据测量范围表中选择代码
	-	下进上出
	H1	左进右出
	H2	右进左出
	AA	侧进侧出
	LA	底进侧出
	S	螺纹连接
	M	快速接头连接
接液材质及衬里	R1	321不锈钢
	FR4	304不锈钢(标准)
	R6	316不锈钢
	R6L	316L不锈钢
	HC4	哈C合金
	Ti	钛
	F	接液棺材304，内衬PTFE
指示器类型	M7	线性指示器
	M9	非线性指示器(就地指针显示瞬时流量)
	B	智能型：锂电池供电，现场显示无信号输出
显示及输出	E	24VDC；远传4-20mA标准电流信号
	Z	24VDC；远传4-20mA；现场LCD显示瞬时及累计流量
	D	现场锂电池供电；LCD显示瞬时及累计流量
报警功能	K1	带一上限报警点信号
	K2	带一下限报警点信号
	K12	带一上线和一下线报警点信号
防爆类型	Ex	本安防爆
	Exd	隔爆
介质	L	液体
	G	气体
增加功能	T	测量管带有保温/隔热夹套
	HT	测量介质温度大于120°高温
示例：FVA-D25-R6M7EL

三、安装尺寸

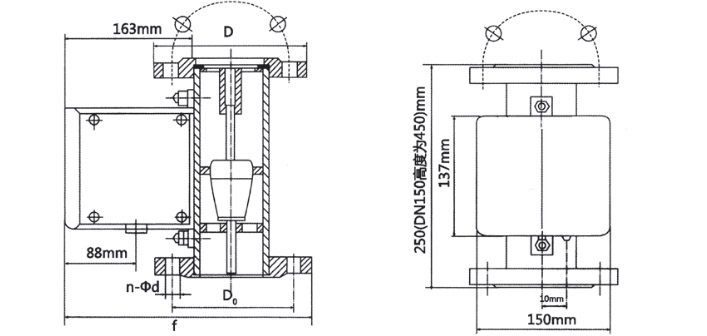

1.垂直安装型外形及安装尺寸

公称通径(mm)	仪表耐压	D0	D	f	n-Φd
DN15	4.0	65	95	224	4-Φ14
DN25	4.0	85	115	245	4-Φ14
DN40	4.0	110	150	266	4-Φ18
DN50	4.0	125	160	285	4-Φ18
DN80	1.6	160	195	306	8-Φ18
DN100	1.6	180	215	336	8-Φ18
DN150	1.6	240	280	366	8-Φ18

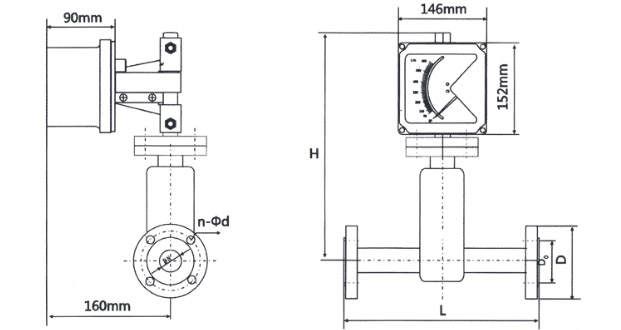

2、水平安装型外形及安装尺寸

通径DN（mm）	耐压（MPa）	D0	D	H	L	n-Φd
15	4.0	65	95	385	250	4-Φ14
25	4.0	85	115	395	250	4-Φ14
40	4.0	110	150	165	300	4-Φ18
50	4.0	125	160	460	300	4-Φ18
80	1.6	160	195	445	400	8-Φ18
100	1.6	180	215	435	400	8-Φ18
DN150	1.6	240	280	366	8-Φ18	8-Φ18
